전열교환기 필터 H13 교체, 왜 실내 CO2 농도를 급증시킬까?

[CURA 포인트]

• 문제 정의: 포집 효율만 고려해 전열교환기 필터를 H13으로 변경할 경우, 급기량 저하로 인해 실내 $CO_2$ 배출 및 희석 성능이 급격히 저하되는 문제.
• 핵심 근거: ISO 16890/EN 1822 필터 압력손실 특성, 팬 성능 곡선(P-Q Curve)의 운전점 이동, 단일 공간 $CO_2$ 질량수지 평형 모델.
• 실행 결과: 정압 손실과 목표 유효 풍량을 고려한 최적 필터 조합(ePM1 등급) 선정 및 가정 내 4단계 정량 점검 프로토콜 확립.

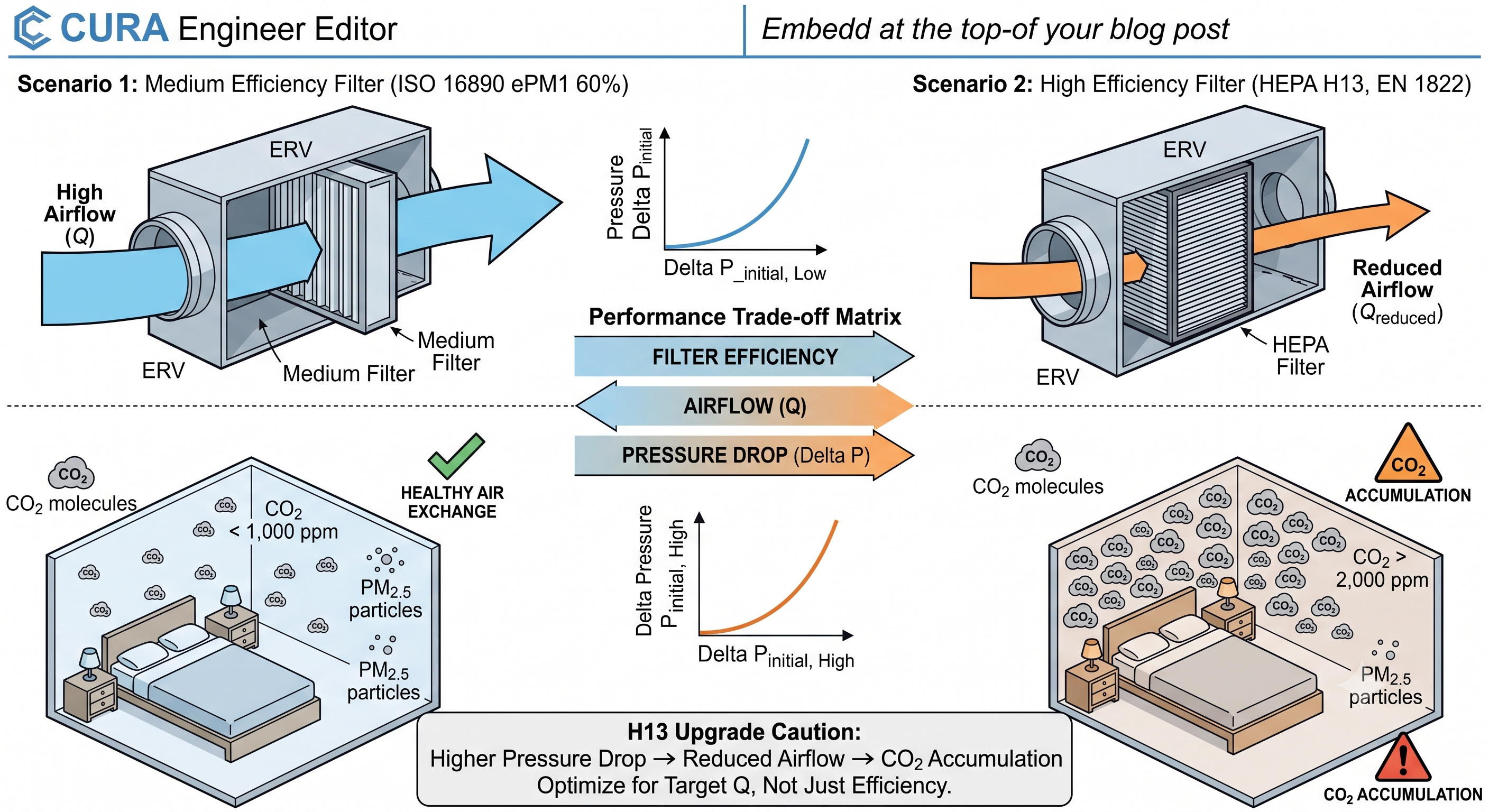

전열교환기 필터교체 주의사항

전열교환기 필터 교체의 통념: 포집 효율 상승이 환기 성능 개선을 보장하지 못하는 이유

많은 주거 공간 사용자와 필터 유통 시장은 '고성능 집진 필터 장착 = 실내 공기질 개선'이라는 단순 선형 논리에 갇혀 있습니다. 미세먼지 수치를 낮추기 위해 시중의 고등급 H13 헤파필터를 규격 확인 없이 호환 장착하는 사례가 대표적입니다. 그러나 공조 엔지니어링 관점에서 기계환기설비의 핵심 책무는 외기 분진 여과에 국한되지 않으며, 실내 거주자의 호흡과 생활 활동으로 축적되는 CO_2, 라돈, VOCs와 같은 가스상 오염물질을 외부로 강제 치환하는 데 있습니다. 여재(Media) 섬유 조직이 촘촘할수록 공기가 섬유를 통과할 때 마찰 및 관성 저항으로 인해 발생하는 '초기 압력손실(Initial Pressure Drop, Δ P)'은 필연적으로 치솟습니다. 아파트에 매립 시공된 기계환기장치는 상업용 대형 공조기와 달리 모터 정압 한계가 100~150Pa 내외로 매우 제한적입니다. 이러한 소형 덕트 시스템에 과도한 압력손실을 유발하는 고밀도 필터를 체결하면 유입되는 신선 공기 체적 자체가 급감합니다. 결과적으로 미세먼지는 차단될지언정 실내 발생 오염물질을 희석하는 질량 교환 효율이 붕괴되어, 환기장치를 가동하고 있음에도 불구하고 실내 공간에 CO_2가 지속 축적되는 모순적 상황에 직면하게 됩니다.

압력손실과 팬 성능 곡선으로 규명하는 전열교환기 필터의 물리적 한계

필터의 집진 성능을 평가할 때는 단면 여재 시험(EN 1822)과 프레임이 결합된 '완성형 필터(ISO 16890)'의 실제 유로 저항 차이를 명확히 구분해야 합니다. 시중 호환 제품 다수는 H13 원단 여재를 사용했다고 홍보하지만, 주거용 전열교환기의 협소한 카트리지 슬롯(통상 두께 20~30mm) 내에서는 절곡(Pleating) 유효 면적을 충분히 확보하기 어렵습니다. 면풍속이 상승함에 따라 필터 전후단의 압력차($\Delta P$)는 급증하며, 일반적인 중성능 필터(ePM1 50~70%)가 30~50Pa 수준의 차압을 형성하는 반면 슬림형 H13 필터는 초기 가동 시에만 100Pa 이상의 차압을 유발합니다. 이를 송풍기 정압-풍량 곡선(P-Q Curve)에 대입하면 시스템 저항 곡선이 가팔라지면서 운전점(Operating Point)이 고정압·저유량 영역으로 강제 이동합니다. 교류(AC) 인덕션 모터를 채택한 기축 설비는 저항을 이기지 못해 실측 환기 풍량이 30~40% 이상 직접 탈락합니다. 반면 차압 변화를 센싱해 정풍량을 유지하려는 BLDC 인버터 팬 장비의 경우, 설정 유량을 맞추기 위해 모터 회전수(RPM)를 극한으로 끌어올립니다. 이는 유량 보상의 대가로 소비전력의 급격한 상승, 고주파 기계 소음 발생, 권선 발열에 의한 장비 내구 연한 단축이라는 물리적 부작용을 일으킵니다.

전열교환기 필터 선정 및 실내 공기질 보존을 위한 4단계 실행 프로토콜

포집 효율과 압력손실 간의 상충 관계(Trade-off)를 극복하고, 장비 무리 없이 건축설비 기준상 요구 환기 횟수(시간당 0.5회)와 적정 CO2 농도(1,000ppm 이하)를 사수하기 위한 엔지니어링 체크리스트는 다음과 같습니다.

1. 장비 정압 사양 및 규격 한계 확인: 장비 외벽 명판에 기재된 기외정압(External Static Pressure) 및 정격 소비전력을 대조하십시오. 설계 차압 여유가 부족한 설비에는 단일 구조의 H13 헤파필터 직결 장착을 지양하고, 제조사 권장 규격 범위를 우선 검토해야 합니다.
2. ePM1 등급 중심의 다단 여재 구성: 초미세먼지 차단과 통기성을 동시에 확보하기 위해, 조대 먼지를 걸러내는 프리필터 후단에 ISO 16890 규격 기준 ePM1 70% 수준(기존 EN 779 기준 F7~F8 등급에 해당)의 미디엄 필터를 조합하십시오. 초기 차압을 40~50Pa 선에서 방어하여 급기 유량을 안정적으로 확보할 수 있습니다.
3. 절곡 면적 극대화 필터 케이스 고려: 초미세먼지 차단율 99% 이상 유지가 반드시 필요한 환경이라면, 슬림형 단일 카트리지 대신 딥 플리츠(Deep Pleats, 50mm 이상 두께) 구조나 외부 대용량 프리하우징 박스를 연계하십시오. 여재 면적이 넓어지면 면풍속이 저하되어 H13 소재를 적용하더라도 통기 저항을 절반 수준으로 경감시킬 수 있습니다.
4. 동일 운전단 기반의 4대 물리 지표 실측 점검: 필터 교체 전후 동일한 가동 단수(예: 2단 일반 모드)를 설정한 상태에서 다음 수치를 측정하여 시스템 건전성을 평가하십시오.
   • 급기 디퓨저 출구 풍속(열선 풍속계 측정 시 교체 전 대비 15% 이상 저하되지 않을 것)
   • 장비 운전 소음(스마트폰 소음 측정 앱 기준 3dB 이상 상승 시 과부하 징후)
   • 실시간 소비전력(스마트 플러그 측정 시 정풍량 팬의 정격 전력 초과 여부 확인)
   • 침실 취침 후 CO2 평형 농도(2인 기준 8시간 밀폐 취침 시 1,000~1,200ppm 이내로 제어되는지 모니터링)
