아파트 유리창 백탁은 왜 생길까? 원인부터 예방·복원까지 유리 관리 가이드

[CURA 포인트]

• 문제 정의: 유리창이 하얗고 뿌옇게 흐려지는 '백탁'을 단순 물때로 오인하여 산성 세제나 금속 스크래퍼를 무분별하게 적용하다가, 유리 표면을 비가역적으로 손상(에칭)시키는 시공·관리 실패가 빈번합니다.
• 핵심 근거: 소다석회유리(Soda-lime glass)의 알칼리 침출(Leaching) 및 실리카 망목 붕괴 메커니즘, 콘크리트 외벽 알칼리 용출수(Ca(OH)₂) 반응, 탄산칼슘과 불용성 규산염의 석출 차이.
• 실행 결과: 외관 특성별 4단계 자가 진단 및 저공격성 세정 프로토콜을 확립하여, 불필요한 연마 손상을 방지하고 창호 복원·교체 비용을 합리적으로 통제합니다.

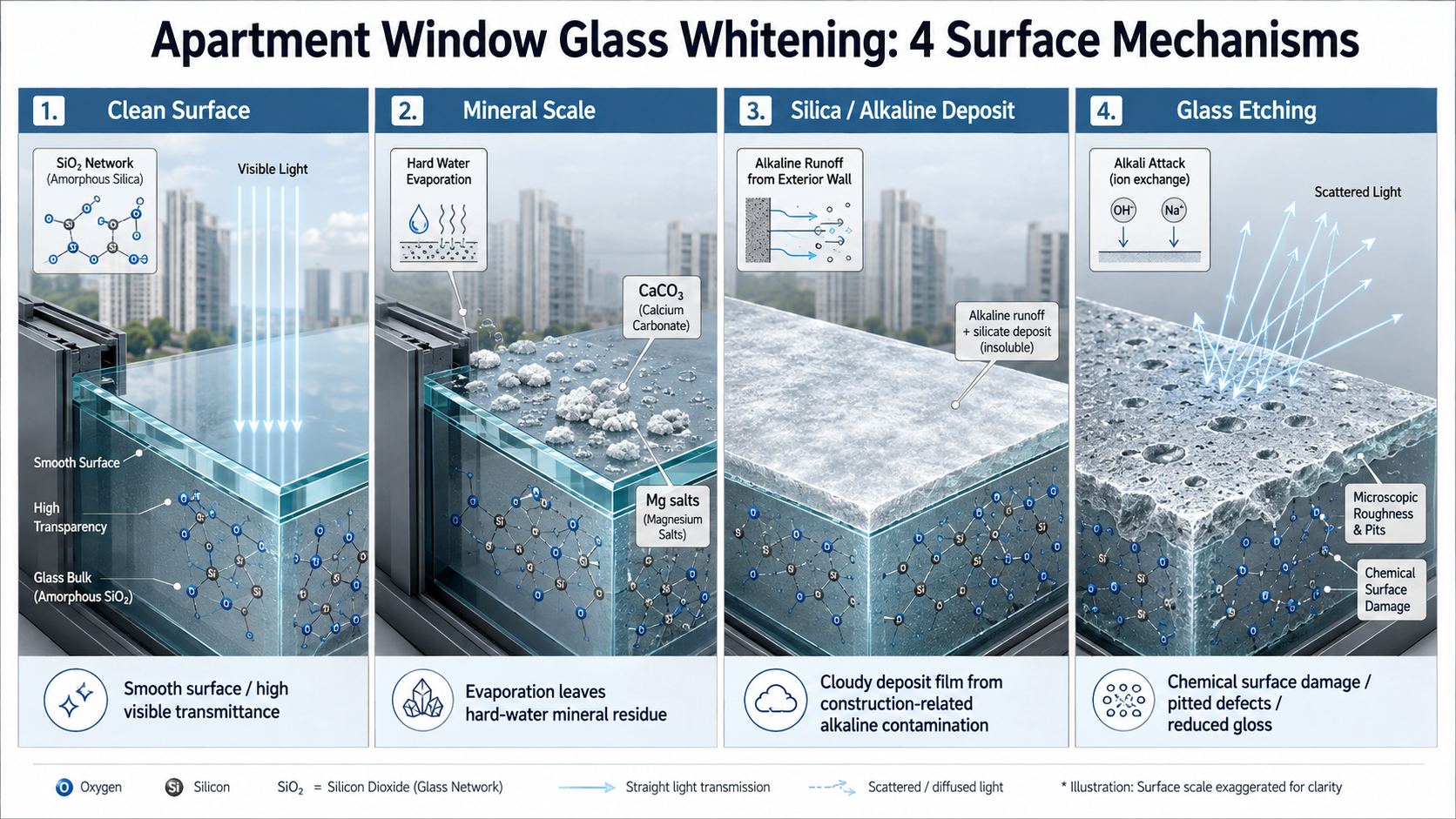

[원리 다이어그램] 아파트 판유리 표면의 상태별 미세 구조: 정상 표면, 무기물 석출(스케일), 화학적 침착 피막, 비가역적 표면 에칭(Etching) 비교



아파트 유리창 백탁은 왜 생길까? 물때부터 유리 표면 열화까지

실생활이나 인테리어 시공 현장에서 통칭하는 '유리창 백탁(Haze/Clouding)'은 엄밀한 단일 재료공학 용어가 아닙니다. 이는 가시광선 투과 경로가 산란되어 유리가 백색으로 혼탁하게 보이는 외관상의 현상을 포괄적으로 지칭하는 표현입니다. 건축용 판유리로 사용되는 일반 소다석회유리(Soda-Lime-Silica Glass)는 통상 SiO₂ 약 70~72%, Na₂O 약 13~15%, CaO 약 8~11%로 구성되며 평상시에는 매우 안정한 화학적 물성을 유지합니다. 그러나 환경적 수분, 대기 중 오염 물질, 무기성 알칼리 이온과의 지속적인 접촉 조건에서는 표면의 물리·화학적 평형이 무너지며 열화 반응이 단계적으로 진행됩니다.

유리창이 하얗게 변하는 근본 원인은 크게 다섯 가지 물리·화학적 기전으로 구분할 수 있습니다.

첫째, 미네랄 스케일(Mineral Scale)입니다. 우수나 세척수가 유리 표면에서 자연 증발할 때 물속에 용존되어 있던 칼슘(Ca²⁺), 마그네슘(Mg²⁺) 등 알칼리 토금속 이온이 공기 중 이산화탄소(CO₂)와 결합하여 탄산칼슘(CaCO₃) 형태로 석출되는 현상입니다. 초기에는 결착력이 약하나, 증발과 건조 사이클이 반복되면 점차 층상 결정을 형성하여 일반 유리세정제로는 쉽게 제거되지 않는 고착 상태로 발전합니다.

둘째, 실리카계 침착(Silica Deposit)입니다. 건축 외벽 콘크리트나 창호 주변 실란트(Silicone Sealant)의 유분을 통과한 빗물이 규산계 성분을 머금은 채 유리 표면으로 흘러내려 건조될 때 발생합니다. 규산염은 유리 자체의 주성분(SiO₂)과 높은 화학적 결합 친화성을 갖기 때문에 일반 탄산칼슘계 스케일보다 표면 고착력이 훨씬 강력하며, 통상적인 산성 세제 반응만으로는 박리되지 않는 특수 침착 피막을 형성합니다.

셋째, 건축 외벽 및 공사 오염수입니다. 신축 또는 리모델링 현장에서는 시멘트, 몰탈, 콘크리트 양생 과정에서 수산화칼슘(Ca(OH)₂)을 다량 함유한 강알칼리성 오염수(pH 11~13)가 외벽을 타고 창호로 유입됩니다. 이 알칼리수가 유리에 장시간 잔류하면 표면을 덮는 단순 오염에 그치지 않고 유리 표면의 실리카 망목을 직접적으로 침식시키는 트리거로 작용합니다.

넷째, 유리 표면의 화학적 풍화(Glass Weathering)입니다. 이는 오염물이 단순히 외부에 부착된 상태와 근본적으로 다릅니다. 유리 모재 내부의 알칼리 금속 이온(Na⁺)이 수분 속 수소 이온(H⁺ 또는 H₃O⁺)과 교환 반응(Leaching)을 일으켜 표면에 수화된 다공성 실리카 겔 층이 형성되는 단계입니다. 이후 수분 농축과 건조가 반복되면 수산화 이온(OH⁻) 농도가 상승하여 규소-산소 결합(-Si-O-Si-) 망목 구조 자체가 절단되는 비가역적 파괴 메커니즘이 가동됩니다.

다섯째, 에칭(Etching) 손상입니다. 부적절한 강산(불산, 고농도 염산)이나 고농도 알칼리 세정제의 오남용, 혹은 장기간 방치된 건축 알칼리 침출수로 인해 유리 표면 자체가 미세하게 용해·침식된 상태입니다. 이때 발생하는 백탁은 '오염물'이 존재하는 것이 아니라, 깎여나간 유리 표면의 미세 요철(Micro-roughness)이 빛을 난반사시켜 하얗게 보이는 '재료적 결함'입니다.



유리창 백탁과 단순 물때는 어떻게 다를까? 제거 가능한 오염과 표면 손상의 구분

아파트 창호 유지관리에서 가장 치명적인 실수는 '유리 표면에 얹혀 있는 침착물'과 '유리 표면 자체가 손상된 결함'을 동일하게 취급하는 데서 비롯됩니다. 단순히 뿌옇게 보인다고 해서 무조건 강한 산성 약품이나 날카로운 스크래퍼를 들이대면, 제거 가능한 경미한 스케일을 비가역적인 표면 에칭으로 악화시키게 됩니다.

많은 입주자가 물을 분무했을 때 백탁 부위가 일시적으로 투명해지는 것을 보고 "물로 닦을 수 있는 물때"라고 섣불리 단정합니다. 하지만 이는 물의 굴절률(n ≈ 1.33)이 소다석회유리의 굴절률(n ≈ 1.52)과 공기(n ≈ 1.00) 사이의 굴절률 완충재 역할을 하여, 손상된 미세 요철이나 다공성 풍화 층 내부의 빛 난반사를 일시적으로 억제하는 광학적 굴절률 매칭(Refractive Index Matching) 현상에 불과합니다. 건조 후 다시 뿌옇게 변한다면 단순 스케일뿐만 아니라 이미 표면 풍화나 에칭이 시작되었을 가능성을 반드시 함께 열어두어야 합니다.

따라서 '무엇으로 닦을까?'를 고민하기 전에 '현재 상태가 표면 침착인지 표면 손상인지'를 먼저 검증하는 객관적 스크리닝이 선행되어야 합니다.

관찰 상태 및 외관 특징	추정 메커니즘	식별 지표	1차 권장 대응
흰색 물방울 자국이 개별적으로 남음	미네랄 스케일 (탄산칼슘 중심)	수분 증발 궤적을 따라 둥근 테두리 형성, 손톱 끝으로 미세 단차 감지	유리용 중성 세정제 또는 승인된 약산성 스케일 전용 클리너 적용
유리 전반의 균일한 백색 분무상 피막	복합 실리카 및 미네랄 침착	창호 전체에 안개처럼 흐린 막 형성, 물티슈로 문질러도 건조 후 즉시 재현	유리 표면 안전성이 검증된 실리카 제거제 소면적 테스트 후 단계적 세정
창호 상부에서 수직으로 흘러내린 백색 띠	콘크리트 외벽 알칼리 용출수 잔류	빗물 배수로를 따라 굵은 세로 방향 띠 형성, 신축 및 외벽 공사 세대 호발	물리적 마찰 금지, 알칼리 중화 세척 시도 후 표면 침식 여부 확인
젖었을 때 투명하나 건조 후 즉시 흐려짐	초기 풍화 겔 층 형성 또는 미세 에칭	화학 세정제 반응 미미, 굴절률 매칭 착시로 인한 일시적 투명화	강산 투입 즉각 중단, 산화세륨(CeO₂) 초미립자 정밀 패스 검토
표면 광택 저하 및 육안상 거칠음 확인	심각한 표면 에칭 및 화학 침식	사광(Oblique Light) 조사 시 유리 표면 굴절 요철 및 곰보 자국 노출	자가 세정 불가 판정, 전문 기계 연마(CMP) 복원 의뢰 또는 복층유리 교체

*주의: 상기 진단표는 현장 육안 관찰에 기반한 1차 스크리닝 기준이며, 정확한 표면 손상 심도는 광학 현미경 검사 등 전문 장비 없이 완전 확정할 수 없습니다.



아파트 유리창 백탁을 예방하고 관리하는 단계별 프로토콜

유리창 백탁 관리는 재료 손상 위험을 최소화하기 위해 '공격성(Aggressiveness)이 가장 낮은 수단에서 높은 수단으로 전진하는 원칙'을 철저히 따라야 합니다. 인터넷에 범람하는 "식초나 구연산 원액을 듬뿍 뿌리고 철수세미나 스크래퍼로 밀어내라"는 식의 민간요법은 모재 보호 관점에서 극도로 위험합니다.

[CURA 유리창 백탁 대응 Decision Tree]

[1단계: 관찰 및 1차 세척]
       │
       ▼
[중성 유리 세정제 + 극세사 패드]
       │
       ├─ 오염 제거 완료 ─────────────────────▶ [유지 관리 및 정기 예방]
       │
       ▼ (백탁 지속 시)
[2단계: 성분 검증 저공격성 화학 세정]
       │
       ▼
[유리 전용 무기 스케일 제거제 (소면적 테스트)]
       │
       ├─ 반응 및 제거 확인 ────────────────▶ [전체 세척 후 잔류물 린스]
       │
       ▼ (반응 없음: 표면 손상 의심)
[3단계: 강산·강알칼리 투입 중단 및 손상 점검]
       │
       ▼
[4단계: 전문 기계 연마(CMP) 또는 유리 교체]

 1. 장기 예방 프로토콜 (Preventive Maintenance)

• 수분의 급격한 자연 건조 방치 금지: 세척수나 빗물이 자외선(UV)과 복사열을 받아 급격히 마르면 용존 무기질이 결정화되며 유리에 응착합니다. 세정 후에는 반드시 고품질 고무 스퀴지(Squeegee)로 수분을 물리적으로 완전히 긁어내야 합니다.
• 외벽·창호 공사 오염수 골든타임 차단: 외벽 재도장, 실란트 코킹, 상부 콘크리트 보수 시 발생하는 알칼리 침출수가 유리에 닿았다면 건조 고착되기 전(24~48시간 이내) 대량의 청수로 린스하여 중화해야 합니다.
• 물리적 스크래퍼 및 고경도 패드 사용 금지: 소다석회유리의 모스 경도는 약 5.5~6.5입니다. 공업용 연마재(산화알루미늄, 탄화규소 등)가 함유된 수세미나 날이 손상된 금속 헤라는 유리 표면에 영구적인 미세 스크래치(Micro-scratch)를 새겨 오염 흡착을 가속화합니다.

 2. 단계별 관리 프로토콜 (Action Protocol)

Level 1 일반 표면 오염 (Daily Maintenance)

먼지와 유기성 유막 단계입니다. 순수 정제수 또는 중성 유리 세정제를 분무하고 고밀도 극세사 타월로 닦아내어 가벼운 오염을 걷어냅니다.

Level 2 무기질 침착 의심 (Mineral Scale Removal)

탄산칼슘 및 경미한 스케일 단계입니다. 유리용으로 안전성이 공인된 약산성 스케일 전용 케미컬을 선택합니다. 반드시 시야 간섭이 없는 창호 구석 5cm×5cm 영역에 1차 스팟 테스트를 진행하여 코팅 손상 여부를 확인한 후, 반응 후 세정제가 건조되기 전에 대량의 청수로 완전히 린스합니다.

Level 3 화학 세정 불응 및 백탁 잔류 (Chemical Inert State)

침착물이 실리카와 복합 결합했거나 풍화가 개시된 단계입니다. 더 강한 산이나 알칼리 약품을 투입하는 위험한 행위를 즉시 중단하십시오. 케미컬 농도를 높이면 에칭을 촉진할 뿐입니다.

Level 4 에칭 및 비가역적 표면 손상 (Mechanical Restoration)

유리 표면이 물리·화학적으로 변질된 복원의 영역입니다. 산화세륨(CeO₂) 전용 연마재와 전문 오비탈 폴리셔를 활용한 화학기계적 연마(CMP)로 손상된 미세 표면층(수 ㎛ 단위)을 깎아내어 투명도를 재생하거나, 훼손 깊이가 깊을 경우 복층유리(IGU) 자체를 교체해야 합니다.

 3. 특수 창호 및 기능성 코팅 유리 적용 주의점

주거용 아파트에 시공되는 로이(Low-E) 코팅 복층유리의 경우, 연질 은(Ag) 박막층은 통상 실내외 노출면이 아닌 복층유리 공기층 내부(Surface #2 또는 Surface #3)에 보호 밀폐되어 있습니다. 따라서 외창 바깥 면 세척 시 Low-E 코팅 자체가 즉시 박리되는 구조는 아닙니다. 그러나 자가 발수 코팅, 친수 코팅, 단열 필름이 시공된 면은 산성 약품이나 연마 패드 접촉 시 피막이 영구 손상되므로 반드시 전용 중성 관리제만을 사용해야 합니다.

고층 아파트 안전 주의: 고층 아파트 외창의 무리한 자가 탈거 및 난간 돌출 작업은 추락 사고의 치명적 위험이 있으므로 절대 금하며, 자석형 양면 창호 클리너를 안전줄과 함께 활용하거나 관리사무소 주관의 전문 로프 시공을 활용하십시오.





[인기글! CURA 지식 연결 아카이브]

[03. SPACE&LIFE] - 59㎡ 아파트 개방감을 극대화하는 조명 3점 배치 법칙

59㎡ 아파트 개방감을 극대화하는 조명 3점 배치 법칙



[03. SPACE&LIFE] - [엔지니어가 분석한 주거 공간 동선 설계의 과학] 인테리어 도중 지속적으로 고민해야 하는 핵심 요소 "동선"

[엔지니어가 분석한 주거 공간 동선 설계의 과학] 인테리어 도중 지속적으로 고민해야 하는 핵심
