로봇청소기 직배수 설치 구조: 급수·배수·가구 설계를 시스템으로 해석하는 법

[CURA 포인트]

• 문제 정의: 물통 관리를 없애기 위해 직배수를 설치했지만, 급수 분기·배수 역류·가구 환기·정비 공간을 함께 고려하지 않으면 누수와 악취, 유지보수 불량으로 이어질 수 있습니다.
• 핵심 원리: 직배수는 단순한 호스 연결이 아니라 급수 압력, 배수 저항, 악취 차단, 전원, 가구 서비스 공간을 동시에 맞추는 설비 통합 문제입니다.
• 실행 목표: 제품 설명서의 허용 수압·호스 길이·배수 방식과 현장 조건을 먼저 대조한 뒤, 누수 가능성을 낮추고 정비 가능한 매립 구조를 설계하는 것이 핵심입니다.

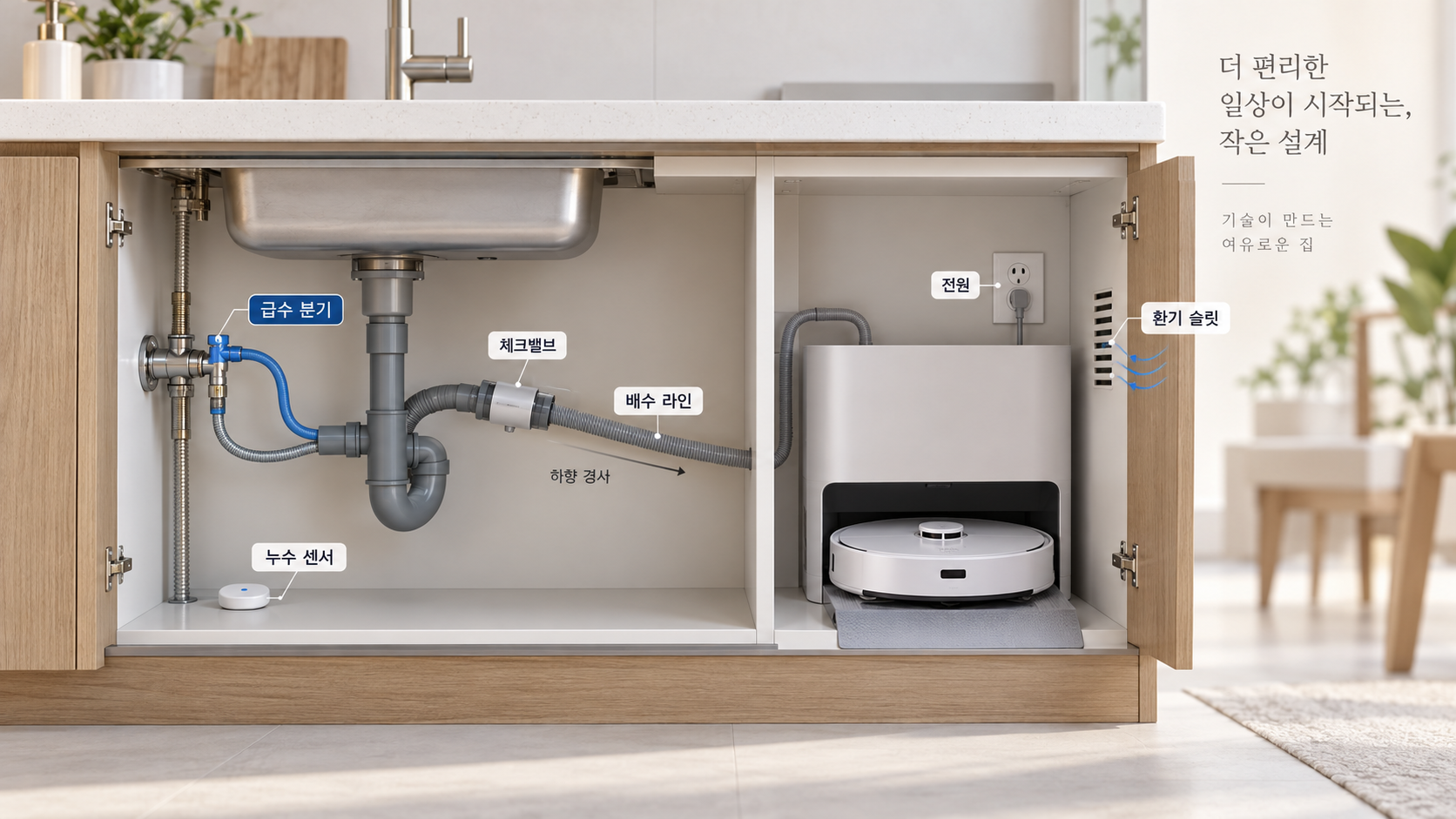

로봇청소기 직배수 연결 예시



자동 급배수 기능이 있는 로봇청소기는 정수 보충과 오수통 비우기 횟수를 크게 줄여줍니다. 특히 매일 물걸레 세척을 사용하는 환경에서는 관리 편의성이 확실히 좋아집니다.

다만 직배수 설치는 “싱크대에서 물 한 줄 따고, 배수관에 호스 한 줄 넣는 작업”으로 보면 위험합니다. 급수 측에는 상수도 압력이 걸리고, 배수 측에는 오수와 악취가 존재하며, 스테이션 내부에서는 펌프·밸브·수위 센서·건조 장치가 함께 작동합니다. 여기에 가구 안에 매립할 경우 열과 습기, 배관 꺾임, 전원 접근성까지 추가됩니다.

따라서 직배수는 급수·배수·전기·가구를 하나의 시스템으로 보는 관점에서 설계해야 합니다.

1. 물통형과 직배수형의 차이: 편의성보다 먼저 봐야 할 것은 설비 구조

물통형 스테이션은 사용자가 정수통을 채우고 오수통을 비우는 방식입니다. 구조가 비교적 독립적이라 설치 제약이 적지만, 오수를 오래 방치하면 냄새와 미생물 증식 문제가 생길 수 있습니다.

직배수형은 이 관리 과정을 자동화합니다. 일반적으로는 냉수 급수 라인에서 물을 공급받고, 물걸레 세척 후 발생한 오수를 별도의 배수 라인으로 내보냅니다. 제품에 따라 내부 펌프 또는 밸브를 사용하며, 필요한 급수 압력과 배수 높이·거리 조건도 서로 다릅니다.

중요: 1/4인치 또는 3/8인치 튜브가 흔히 사용되더라도 모든 로봇청소기가 같은 규격을 사용하는 것은 아닙니다. 급수 압력, 최대 호스 길이, 배수 허용 높이, 전용 키트 사용 여부는 반드시 해당 제품의 설치 매뉴얼을 우선해야 합니다.

급수 측에서 확인할 것

• 제조사가 허용하는 공급 수압 범위
• 전용 직배수 키트 또는 정품 피팅 사용 여부
• 튜브 외경과 커넥터 규격 일치 여부
• 분기 밸브를 독립적으로 잠글 수 있는지
• 고수압 세대에서 감압이 필요한지

배수 측에서 확인할 것

• 자연 배수인지, 펌프 압송 방식인지
• 허용 가능한 배수 높이와 수평 거리
• 호스 눌림·꺾임·역구배 발생 여부
• 싱크대 배수관과 연결할 때 역류·악취 차단 구조가 있는지

2. 설치 위치 선정: 싱크대 하부장, 세탁실, 다용도실 중 어디가 유리할까?

직배수 로봇청소기 설치 위치는 보통 싱크대 하부장, 세탁실, 다용도실 세 가지로 나뉩니다. 가장 좋은 위치는 단순히 급수관이 가까운 곳이 아니라, 로봇의 이동 동선과 누수 피해 범위, 유지보수성을 함께 고려한 곳입니다.

설치 위치	장점	주의점
싱크대 하부장	급수·배수 접근성이 좋고 거실과 동선 연결이 쉬움	누수 시 하부장·마루 손상 가능, 배수관 역류와 가구 환기 확인 필요
세탁실	급배수 인입이 쉽고 방수 바닥인 경우가 많음	문턱, 슬라이딩 도어 레일, 바닥 단차가 로봇 진입을 방해할 수 있음
다용도실	배관과 전원이 비교적 여유롭고 누수 대응이 쉬움	생활 공간과 거리가 멀면 청소 동선이 길어지고 문턱 통과 문제가 생길 수 있음

특히 세탁실이나 다용도실 문턱은 로봇청소기가 자주 실패하는 요소입니다. 제품별 등판 성능은 다르므로 “20mm 정도면 모두 통과한다”는 식으로 단정하기보다, 실제 문턱 높이와 형상, 로봇 하부 구조를 직접 측정하는 것이 안전합니다.

3. 배수 설계의 핵심: 구배보다 먼저 ‘제품의 배수 방식’을 확인해야 한다

일반적인 자연 배수관에서는 일정한 하향 구배가 필요합니다. 그러나 로봇청소기 직배수는 제품에 따라 중력식 자연 배수와 펌프 압송식 배수가 다르기 때문에, 모든 제품에 동일한 1/50~1/100 구배를 일률적으로 적용하는 것은 적절하지 않습니다.

자연 배수 방식이라면 호스가 중간에서 올라갔다 내려오는 구조를 피하고, 오수가 정체되지 않도록 지속적인 하향 경사를 확보하는 것이 중요합니다. 반대로 펌프 압송식이라면 제조사가 정한 최대 배수 높이와 호스 길이, 배압 조건을 지키는 것이 더 중요합니다.

싱크대 배수관에 연결할 때 주의할 점

싱크대 배수는 순간적으로 많은 양의 물이 흐르고 음식물 찌꺼기와 세제가 함께 이동합니다. 로봇청소기 오수 호스를 Y형 분기관에 단순히 꽂는 방식은 접속 위치와 구조에 따라 역류나 악취 문제가 생길 수 있습니다.

• 오수 호스를 싱크대 배수의 주 흐름에 정면으로 노출시키지 않기
• 호스 접속부를 밀폐하여 하수 가스가 가구 내부로 새지 않도록 하기
• 제품 또는 배수 키트에서 요구하는 체크밸브가 있다면 방향을 확인해 설치하기
• 기존 싱크대 트랩의 기능을 훼손하지 않기

트랩 관련 주의: 별도의 P-trap 또는 S-trap을 로봇청소기 라인에 무조건 추가하는 것이 정답은 아닙니다. 기존 싱크대 배수계통과 중복 트랩이 형성되면 배수 저항이 커지거나 공기 잠김이 발생할 수 있습니다. 악취 차단은 기존 배수 트랩과 전용 배수 어댑터의 구조를 기준으로 판단하는 것이 좋습니다.

4. 급수 설계: 수압보다 더 중요한 것은 ‘분리 차단’과 ‘피팅 신뢰성’

급수 라인은 상시 압력이 걸릴 수 있으므로 배수보다 작은 누수도 장기간 지속되면 피해가 커질 수 있습니다. 특히 싱크대 하부장에서 급수 분기를 할 경우에는 로봇청소기 라인만 독립적으로 잠글 수 있는 밸브를 두는 것이 좋습니다.

흔히 사용하는 T형 분기 어댑터와 정수기용 튜브도 규격이 정확히 맞아야 합니다. 튜브 외경이 같더라도 피팅 제조사와 체결 방식이 다르면 완전한 호환을 보장할 수 없습니다.

급수 시공 체크포인트

• 냉수 라인인지 확인
• 분기 밸브를 별도로 잠글 수 있는지 확인
• 제품 허용 수압 초과 여부 확인
• 튜브가 피팅 끝까지 완전히 삽입되었는지 확인
• 체결 직후뿐 아니라 수 시간 후에도 미세 누수가 없는지 확인
• 가구 안에서 튜브가 문짝·서랍·스테이션에 눌리지 않는지 확인

나사식 금속 피팅에는 필요에 따라 나사산 실링재를 사용할 수 있지만, 원터치 피팅이나 패킹 방식 연결부까지 무조건 테프론 테이프로 처리해서는 안 됩니다. 실링 방식은 피팅 구조에 맞춰야 합니다.

5. 가구 매립 설계: 외형 치수만 맞추면 실패하는 이유

로봇청소기 스테이션을 하부장에 완전히 매립할 때 가장 흔한 실수는 제품 외형 치수만 보고 가구를 제작하는 것입니다. 실제로는 배관 공간, 전원 플러그, 먼지봉투 교체, 세제통·필터 정비, 열풍 건조 시 환기까지 포함해야 합니다.

반드시 확보해야 할 네 가지 공간

1. 후면 배관 공간
   급수·배수 호스가 급격하게 꺾이지 않도록 제품 설명서가 요구하는 최소 곡률과 이격 공간을 확보합니다.
2. 상부 서비스 공간
   먼지봉투, 세제통, 필터 또는 커버를 실제로 꺼낼 수 있는 높이를 확보해야 합니다.
3. 전원 접근 공간
   고장이나 누수 시 즉시 플러그를 분리할 수 있어야 합니다. 콘센트를 스테이션 뒤에 완전히 가려버리는 배치는 피하는 것이 좋습니다.
4. 환기 공간
   물걸레 열풍 건조 기능을 사용하는 제품은 고온·고습 공기를 방출할 수 있으므로 밀폐장 내부에 열과 습기가 축적되지 않도록 환기구 또는 슬릿을 확보합니다.

따라서 후면 50mm, 상부 150~200mm와 같은 수치는 범용 규격이라기보다 설계를 시작할 때 참고할 수 있는 예시값으로 보는 편이 안전합니다. 최종 치수는 실제 제품의 도어 개폐, 소모품 인출 방향, 호스 굽힘 반경을 직접 측정해 결정해야 합니다.

6. CURA식 직배수 구축 4단계 프로토콜

STEP 1. 제품 설치 조건부터 확정

제품 매뉴얼에서 급수 압력, 급수·배수 호스 규격, 최대 배관 길이, 허용 배수 높이, 전용 키트 사용 여부를 먼저 확인합니다. 이 단계가 확정되지 않은 상태에서 부품부터 구매하면 규격 불일치가 생기기 쉽습니다.

STEP 2. 급수 분기와 독립 차단 구성

싱크대 냉수 앵글밸브 또는 적절한 급수 지점에서 분기하되, 로봇청소기 라인만 별도로 차단할 수 있는 밸브를 둡니다. 고수압 환경에서는 제조사가 요구하는 경우 감압장치를 적용합니다.

STEP 3. 배수 연결과 역류·악취 경로 확인

배수 호스는 눌림과 급격한 꺾임을 피하고, 자연 배수형이라면 역구배가 생기지 않도록 설치합니다. 싱크대 배수관에 연결하는 경우에는 기존 트랩의 하류·상류 관계와 전용 어댑터의 밀폐 구조를 확인합니다.

STEP 4. 누수 감지와 가구 서비스성 확보

급수 분기점과 스테이션 하부처럼 물이 먼저 모일 가능성이 높은 위치에 누수 센서를 두면 초기 대응에 도움이 됩니다. 자동 차단 밸브를 사용할 경우에는 실제로 센서와 연동되어 급수가 차단되는지 시험해야 합니다.

7. 설치 후 반드시 해야 하는 시운전 체크

• 급수 밸브 개방 후 모든 체결부를 마른 휴지로 눌러 미세 누수 확인
• 자동 급수 2~3회 반복 후 피팅 이탈·물방울 발생 여부 확인
• 걸레 세척 및 오수 배출을 반복하여 배수 정체 여부 확인
• 싱크대에 한 번에 많은 물을 흘려보내고 로봇청소기 배수 라인으로 역류하지 않는지 확인
• 하부장 문을 닫은 상태에서 건조 모드 운전 후 내부 습기와 열 축적 여부 확인
• 정비를 위해 스테이션을 꺼낼 때 호스와 전원을 쉽게 분리할 수 있는지 확인

이 과정을 통과해야 비로소 “설치가 끝났다”고 보는 편이 맞습니다. 직배수의 목적은 단순히 물통을 없애는 것이 아니라, 사용자가 개입하지 않아도 급수·배수·정비가 안정적으로 반복되는 구조를 만드는 데 있습니다.

8. DIY 자재는 ‘규격명’보다 ‘제품 호환성’으로 검색하기

직배수 자재는 정수기용 피팅을 활용하는 경우가 많지만, 로봇청소기 제조사마다 튜브 규격과 연결 구조가 다를 수 있습니다. 따라서 아래 검색어는 자재 구조를 파악하는 용도로 사용하고, 최종 구매 전에는 반드시 실제 제품과 치수를 대조하는 것이 좋습니다.

• 정수기 어댑터 볼밸브 1/4 검색
• 로봇청소기 배수 Y분기 트랩 검색
• 1/4 피팅 체크밸브 검색
• 누수감지 차단밸브·누수센서 검색

※ 특정 부품이나 규격은 예시이며, 제조사가 지정한 직배수 키트가 있다면 정품 또는 공식 호환품을 우선하는 것이 안전합니다.

9. 결론: 직배수는 배관 공사가 아니라 ‘소형 설비 시스템’ 설계다

로봇청소기 직배수의 핵심은 호스를 보이지 않게 숨기는 것이 아닙니다. 급수 압력과 차단, 배수 방식과 역류 방지, 전원 접근성, 가구 내부 환기, 유지보수 공간을 하나의 시스템으로 통합하는 것이 핵심입니다.

특히 싱크대 하부장 완전 매립을 계획한다면, 제품 외형 치수만 보고 가구를 먼저 제작하기보다 실제 기기를 기준으로 급수·배수 호스의 동선과 소모품 교체 방향까지 실측한 뒤 가구를 설계하는 것이 시행착오를 줄이는 가장 확실한 방법입니다.

[CURA 한 줄 결론] 직배수 설치는 “물통을 없애는 작업”이 아니라, 로봇청소기를 주방·세탁실의 급배수 설비에 안전하게 편입시키는 시스템 설계입니다.
